异频线路参数测试仪简介 ----Product introduction
本测试系统是在我公司原HZCS-III系列大功率线路工频参数异频测试系统（分体式装置）的基础上全职能的升级换代产品,凭据《DL/T 1119-2010输电线路工频参数测试仪通用技术前提》和《DL/T1179-2012-1000kV互换架空输电线路工频参数丈量导则》将异频电源及测试主机整合为表源一体化的测试装置。。。。。 。。即：异频电源及其输出节造、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号丈量及采集、数据分析推算等职能全数集中在统一个机箱内。。。。。 。。
本装置的测试项目涵盖了各类电力输电线路在参数丈量前试验项目和工频参数丈量项目中所要求全数内容。。。。。 。。即：a)线路感应电压、接地电流丈量；；；；；；b)查对相别，，，，，，电线路的正序阻抗、零序阻抗、正序电容、零序电容；；；；；；d)多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容。。。。。 。。
现场实测时，，，，，，凭据测试对象及其测试项目，，，，，，由主机内置的对应法式节造试验接线的变换（含：接地操作等）、隔离变压器的输出（频率、电压）、数据采样、推算分析的自动顺次实现。。。。。 。。
机箱选取框架式结构，，，，，，选用不锈钢板面板，，，，，，扣板式装置，，，，，，显示屏幕、打印机、键盘、供电批示灯、电源启动按钮、报警灯、USB等集中在正面。。。。。 。。表部接线端子集中在机箱背面，，，，，，凹入背板平面以下，，，，，，在接线板引出了3个表部电流输入端子，，，，，，用于仪器检按时接入尺度源校验装置丈量正确度。。。。。 。。
设备表形尺寸切合人体工程学道理，，，，，，方便测试人员可直立操作仪器。。。。。 。。；；；；；淞讲嗝孀坝邪嵩税咽，，，，，，机箱底部嵌入在带有万向脚轮的平板幼车上，，，，，，以便运输和现场装卸、移动，，，，，，整台测试装置沉量节造在60kg以内。。。。。 。。
异频线路参数测试仪参数 ----Technical parameter
1.凭据测试系统选型配置表选择合用于线路长度的规格型号：以满足对0.2～1500km三相架空线路或电缆线路工频参数测试。。。。。 。。
2.测试装置抗工频滋扰参数：能在测试装置输出信号与工频滋扰信号之比为1:20的前提下不变正确实现所有测试。。。。。 。。
3.供电电源：单相AC 220V±10%，，，，，，25A，，，，，，50Hz±2%；；；；；；
4.测试装置保；；；；；ぶ澳
1）工作电源保；；；；；ぃ阂瞧魇淙氲缭次蠼尤380V电源时，，，，，，过压报警批示灯亮并同时蜂鸣器发出告警提醒音。。。。。 。。
2）装置表壳接地与试验接地检测：装置试验接地及表壳接地不良时，，，，，，装置发出告警提醒并关关电源输出。。。。。 。。
3）具备急停按钮，，，，，，出现意表急剧堵截电源输出并将被测线路接地，，，，，，保；；；；；げ馐匀嗽焙蜕璞赴踩。。。。。 。。
4）其他保；；；；；ぃ鹤爸镁弑腹埂⒐鳌⒍搪贰⒐人闹直；；；；；；，，，，，，在面板装有故障批示灯，，，，，，提醒出现故障类型。。。。。 。。
| 产品型号 | HZCS-VA | HZCS-VB | HZCS-VC | HZCS-VD |
| 合用于线路长度 | 0.2~1500km | 0.5~800km | 1~500km | 1~200km |
| 异频电源功率 | 10kVA | 5kVA | 3kVA | 2kVA |
| 输入工作电源 | 单相 | 单相 | 单相 | 单相 |
| 输入电源保；；；；； | 有 | 有 | 有 | 有 |
| 接地检测职能 | 有 | 有 | 有 | 有 |
| 静电电压丈量 | 有 | 有 | 有 | ─ |
| 电磁电压丈量 | 有 | 有 | 有 | 有 |
| 接地电流丈量 | 有 | 有 | 有 | 有 |
| 线路核相职能 | 有 | 有 | 有 | ─ |
| 最大输出异频电流 | 40A | 20A | 10A | 5A |
| 最大输出异频电压 | 200V | 200V | 200V | 200V |
| 最大工频抗滋扰电流 | 100A | 60A | 40A | 20A |
| 最大工频抗滋扰电压 | 30kV | 20kV | 20kV | 10kV |
| 丈量静电感应电压 | 30kV | 20kV | 20kV | ─ |
| 丈量电磁感应电压 | 600V | 600V | 600V | 400V |
| 阻抗参数测试领域 | 0.1～1000Ω | 0.1～400Ω | 0.1～400Ω | 0.1～400Ω |
| 电容参数测试领域 | 0.02μF～80μF | 0.05μF～50μF | 0.1μF～50μF | 0.1μF～30μF |
| 表形尺寸 | 550mm*400mm*900mm | |||
| 沉 量 | <65kg | <55kg | <50kg | <45kg |
异频线路参数测试仪职能 ----Product features
1、急剧正确的实现线路的正序电容、零序电容、正序阻抗、零序阻抗等参数丈量，，，，，，同时还能够丈量线路间的互感电抗、耦合电容、相间电容丈量；；；；；；
2、抗滋扰能力强，，，，，，能在异频信号与工频信号比为1:10的前提下正确丈量；；；；；；
3、表部接线单一，，，，，，仅需一次接入被测线路的引线线就能够完玉成数的线路参数丈量；；；；；；彻底解决现有测试伎俩存在的测试接线倒换繁琐、滋扰、不变度、精度等方面的问题。。。。。 。。
4、仪器以高速单片机为内核，，，，，，实现测试电源、仪表、推算模型一体化，，，，，，将一卡车的设备浓缩为一台仪器。。。。。 。。
5、仪器选取320*240大屏幕点阵液晶显示，，，，，，进口旋转鼠标操作，，，，，，嵌入式汉字微型打印机打印了局；；；；；；
6、仪器测试过程快捷，，，，，，仪器自动实现测试，，，，，，一分钟实现一个序参数的丈量，，，，，，试验功夫缩短，，，，，，20分钟内可实现传统步骤1天的工作量；；；；；；
7、丈量精度高，，，，，，三组异频电源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz；；；；；；一组工频电源50.0Hz/50.0Hz；；；；；；可供选择，，，，，，轻松分离工频及杂波滋扰，，，，，，有效地实现幼信号的高精度丈量。。。。。 。。

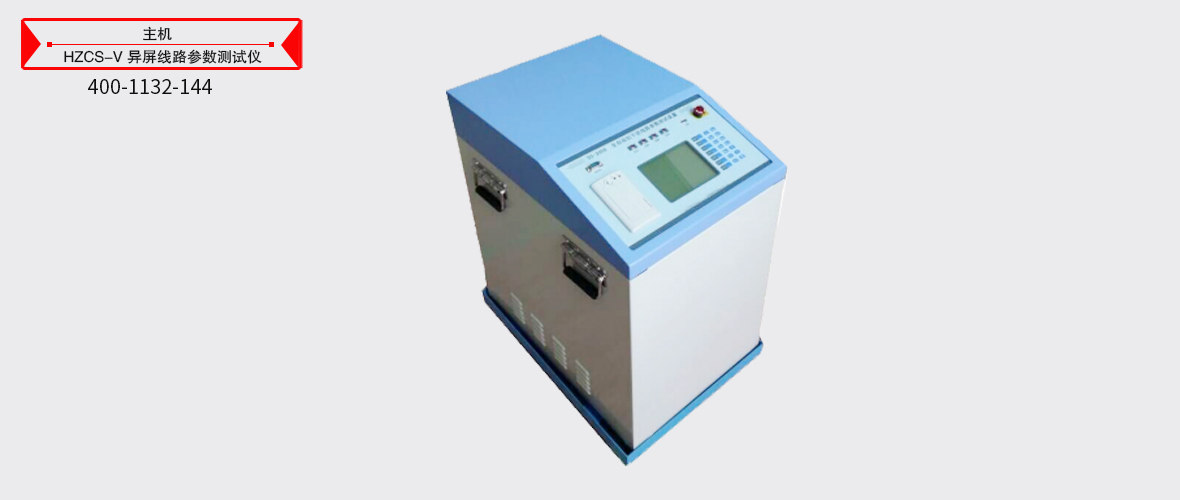

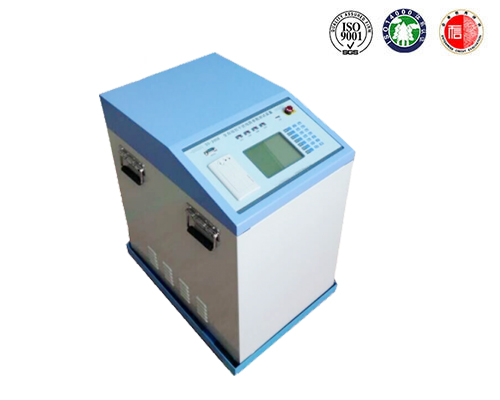

异频线路参数测试仪图片 ----Picture display
异频线路参数测试仪附件配件 --------Accessories
本产品HZCS-V异频线路参数测试仪表具体清单请以说明书或代销合同为准
注 ; z6.com产品表观以现实产品为准，，，，，，技术参数和型号如有改观，，，，，，恕不另行通知
