变频串联谐振试验装置现场试验操作规定，，，，，，，，变频串联谐振试验装置是武汉z6.com凭据电力预防性试验规范，，，，，，，，针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置，，，，，，，，该变频串联谐振试验装置充分利用了RLC串联电路的道理技术并且结合现场的使用环境和多维度的现实利用，，，，，，，，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，，，，，，，，串联谐振试验装置由节造部门、励磁部门、升压部门和采集部门组成，，，，，，，，并且充分利用可编程软件技术，，，，，，，，满足自动试验、手动试验和半自动化试验。。。。。。

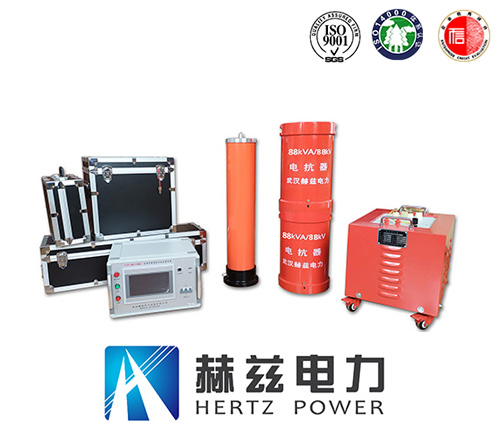

　　变频串联谐振试验装置

　　1、试验人员在开箱时,凭据装箱清单对变频串联谐振试验设备进行查究,如发现设备与装箱清单不符,请立即与本公司联系.

　　2、本试验设备应由高压试验专业人员使用，，，，，，，，使用前应仔细阅读使用说明书，，，，，，，，并经反复操作训练。。。。。。

　　3、试验人员应不少于2人。。。。。。使用时应严格遵守贵单元有关高压试验的安全作业规程

　　4、为了保障试验的安全正确，，，，，，，，除必须熟悉本产品说明书表，，，，，，，，还必须严格按国度有关尺度和规程进行试验操作。。。。。。

　　5、各衔接线不能接错，，，，，，，，接线肯定依照“当苦衷项”上的电路图衔接,不然可导致试验装置败坏.

　　6、本变频串联谐振试验装置使用时，，，，，，，，输出的是高电压或超高电压，，，，，，，，必须靠得住接地，，，，，，，，把稳操作安全。。。。。。

　　7、在做被试品试验之前,对设备进行空升试验,试验电压为设备额定电压80%.

　　8、无论是做被试品试验,还是做空升试验,下面一节电抗器肯定要用绝缘支架与地面隔开.

　　9、在做试验时,变频电源与电抗器之间的距离尽可能为大(以免出现安全变乱).

　　10、本套变频串联谐振试验装置的变频电源部门为触摸屏大局,在点动时,要轻而慢(在进入下一个菜单时,之间距离0.5秒),如使劲过沉或速度过快,有可能进入不了下一个菜单或机械不能启动.按一下复位键,再返回主菜单,距离5秒钟再启动,或直接关关电源再启动.

　　11、在对设备进行参数设置时,“装置电压”这一栏不能扭转,“装置电压”是出厂试验时与分压器配套设置的.如扭转“装置电压”,分压器采样信号就有所扭转,测出来的就不是真正的试验电压,有可能偏大或偏幼.对被试品的耐压试验就有影响.所以试验人员在开机时就要把“装置电压”纪录好,以免装置电压在误动以来,好查阅.

　　12、在做电容量比力大或损耗较高的被试品试验时,如“发电机,容量大的电机,1.5km以上的电缆”.系统Q值较低,设置“输出电压”为30V~50V之间,通常情况下,“输出电压”设置为10V~20V之间.在做10kV以下,长度500m以内电缆试验时,应选择较低的励磁电压,“输出电压”为设置10V.不然,在找谐振点时,试验电压会超过被试品的额定耐压值,这时系统Q值较高,容易造成被试品击穿.

　
