　　串联谐振试验施工单元通常都不做，，，，，，只是科研单元、电缆厂家做，，，，，，主张就是检测电缆的等效电容值指标、和耐压指标。。。。。。。。

　　各人已经知路：静态下的电缆，，，，，，等效于一个多层混联电容器，，，，，，通常的主电容就是成三角形衔接的一组并联电容。。。。。。。。这个电容与电路衔接后，，，，，，能够部门的赔偿电路的无功功率，，，，，，这就是电缆载流量大一些的底子原因。。。。。。。。

　　但是，，，，，，这个电容一旦和一个定量的、不相宜的感性元件形成串联电路，，，，，，就会形成谐振，，，，，，在电缆两端(电容器)形成一个逾越电源电压好多倍的谐振电压，，，，，，这个电压是危险的。。。。。。。。很可能就会瞬间击穿电缆绝缘层，，，，，，造成短路故障。。。。。。。。

　　通过试验的仿照，，，，，，定量测定了电缆的长度和谐振线圈(电容和电感)的关系，，，，，，也就间接领导了现实施工和电缆利用中的现实问题，，，，，，保障电路安全运行。。。。。。。。

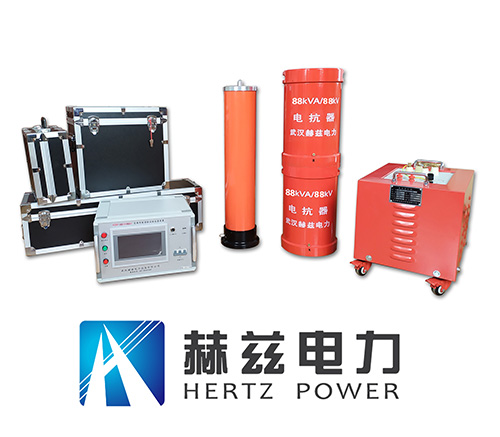

　　变频串联谐振试验装置

　　一、首先你必须知路被试品对象及试验要求，，，，，，如：

　　132kV电缆100mm2，，，，，，长度30米，，，，，，试验电压≤210kV。。。。。。。。

　　二、工作环境

　　1.环境温度：-150C–40 0C;

　　2.相对湿度：≤90%RH;

　　3.海拔高度：≤1500米;

　　三、串联谐振装置重要技术参数及职能

　　1.额定容量：375kVA;

　　2.输入电源：单相380V电压，，，，，，频率为50Hz;

　　3.额定电压：250kV

　　4.额定电流：1.5A;

　　5.工作频率：30-300Hz;

　　6.波形畸变率：输出电压波形畸变率≤1%;

　　7.工作功夫：额定负载下允许陆续60min;过压1.1倍1分钟;

　　8.温升：额定负载下陆续运行60min后温升≤65K;

　　9.品质成分：装置自身Q≥30(f=45Hz);

　　10.；；；；；；ぶ澳埽憾员皇云酚涤泄鳌⒐辜笆云飞谅绫；；；；；；(详见变频电源部门);

　　11.丈量精度：系统有效值1.5级;

　　四、串联谐振设备遵循尺度

　　GB10229-88《电抗器》

　　GB1094《电力变压器》

　　GB50150-2006《电气装置装置工程电气设备交代试验尺度》

　　DL/T 596-1996《电力设备预防性试验规程》

　　GB1094.1-GB1094.6-96《表壳防护等级》

　　GB2900《电工名词术语》

　　GB/T16927.1~2-1997《高电压试验技术》

　　五、串联谐振装置容量确定

　　132kV电缆100mm2，，，，，，长度30米，，，，，，电容量≤0.023uF，，，，，，试验电压≤250kV。。。。。。。。

　　频率取35H

　　试验电流I=2πfCU试=2π×35×0.023×10-6×250×103=1.26A

　　对应电抗器电感量L=1/ω2C=850H

　　设计五节电抗器，，，，，，使用电抗五节串联可满足试验，，，，，，则单节电抗器为75kVA/50kV/1.5A/170H，，，，，，总容量为375kVA。。。。。。。。

　　结论：装置容量定为375kVA/250kV;分五节电抗器，，，，，，电抗器单节为75kVA/50kV/1.5A/170H通过组合使用能满足上述被试品的试验要求。。。。。。。。
