说到电压互感器，，，，，，想必大部门电气人员都不陌生，，，，，，但是对一个电气入门者来说就可能一知半解了。。。。。电压互感器是发电厂、变电所等输电和供电系统不成短缺的一种电器。。。。。精密电压互感器是电测试验室中用来扩大量限，，，，，，丈量电压、功率和电能的一种仪器。。。。。它的接线方式与丈量精度若是选择不合理，，，，，，会直接影响到电压、功率以及电能丈量的精确度。。。。。

       因而在用户供配电系统变配电站(所)设计中，，，，，，若何正确选择电压互感器，，，，，，关系到丈量与计量正确等级，，，，，，以及继电；；；；；；；；び胱远爸米魑目康米⌒。。。。。那么电压互感器的道理和作用具体是什么?接线方式又是怎么的呢?下面我们一路来进建一下吧!

       1、电压互感器的工作道理和个性：
       电压互感器可分为电磁式和电容分压式两种，，，，，，电压等级在220kV及以下时多为电磁式，，，，，，那么就以电磁式介绍。。。。。

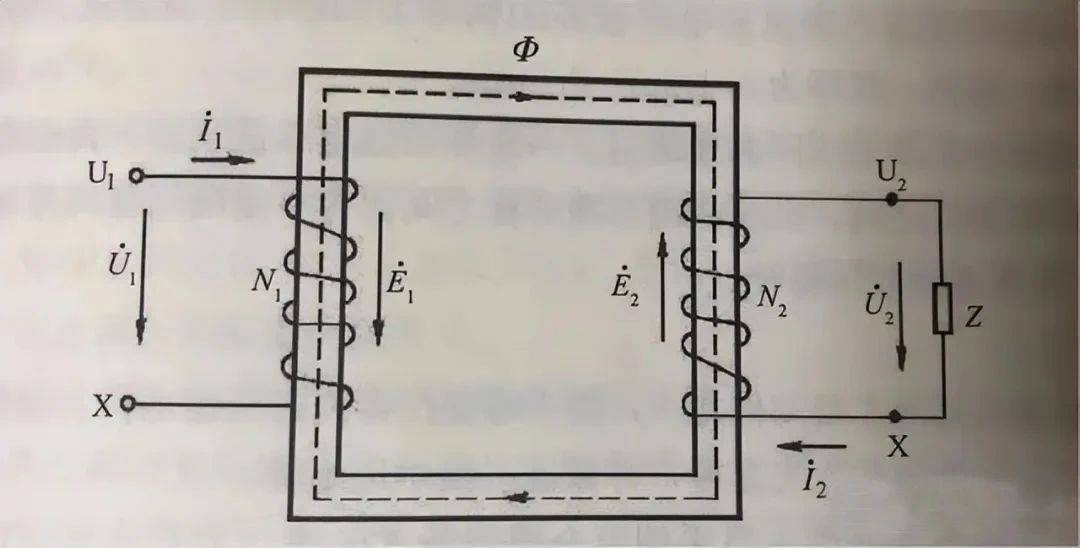

       （1）工作道理
       电压互感器利用了电磁感应道理，，，，，，在关合的铁芯上，，，，，，绕有两个分歧匝数、相互绝缘的绕组，，，，，，接入电源侧的是一次绕组N1.输出侧是二次绕组N2.

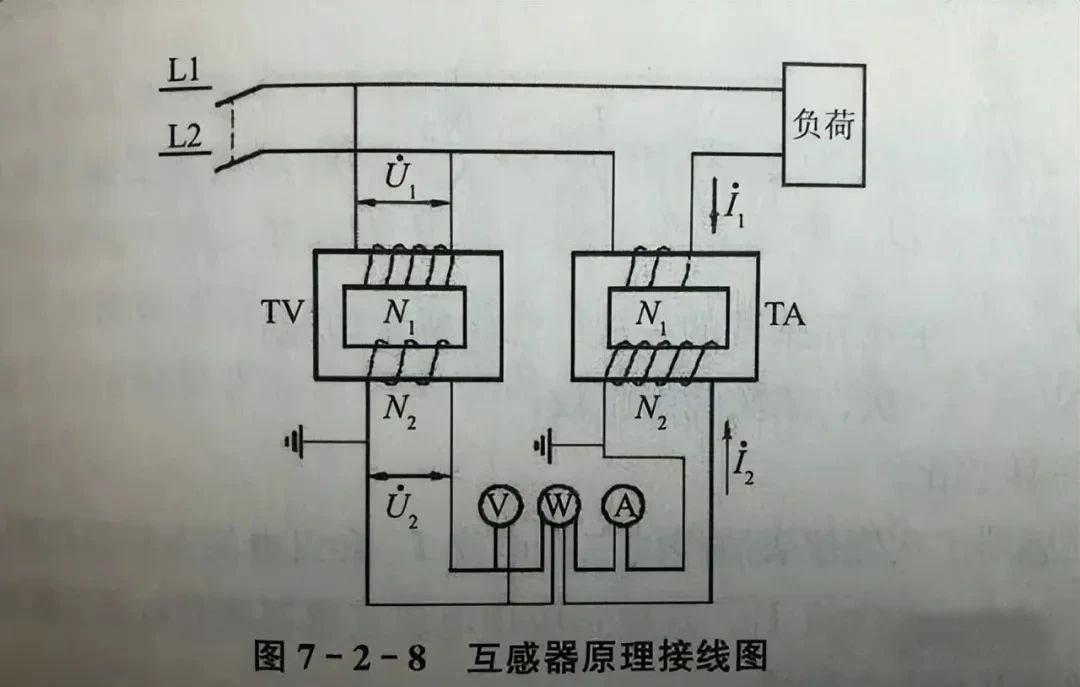

       当一次绕组加有电压时，，，，，，绕组就会有互换电流通过，，，，，，铁芯中就会产生与电源频率一样的交变磁通Φ1.由于一次绕组和二次绕组在一个铁芯上，，，，，，凭据电磁感应定律，，，，，，在二次绕组会产生频率一样但数值分歧的感应电动势E2.

       由于匝数的分歧导致两个绕组的感应电动势分歧，，，，，，具体数值关系就是：N1/N2=U1/U2.凭据国标，，，，，，电压互感器二次侧输出电压值是100V。。。。。

（2）电压互感器个性
       电压互感器一次电压不受二次负荷的影响。。。。。
       电压互感器二次侧仪表或继电器的电压线圈阻抗很大，，，，，，通过的电流很。。。。。，，，，，因而电压互感器正常工作时靠近空载状态。。。。。
       电压互感器二次侧不能短路，，，，，，由于短路后二次侧会产生很大的短路电流，，，，，，会销毁电压互感器，，，，，，所以通常电压互感器一次、二次侧装设熔断器用于短路；；；；；；；；。。。。。

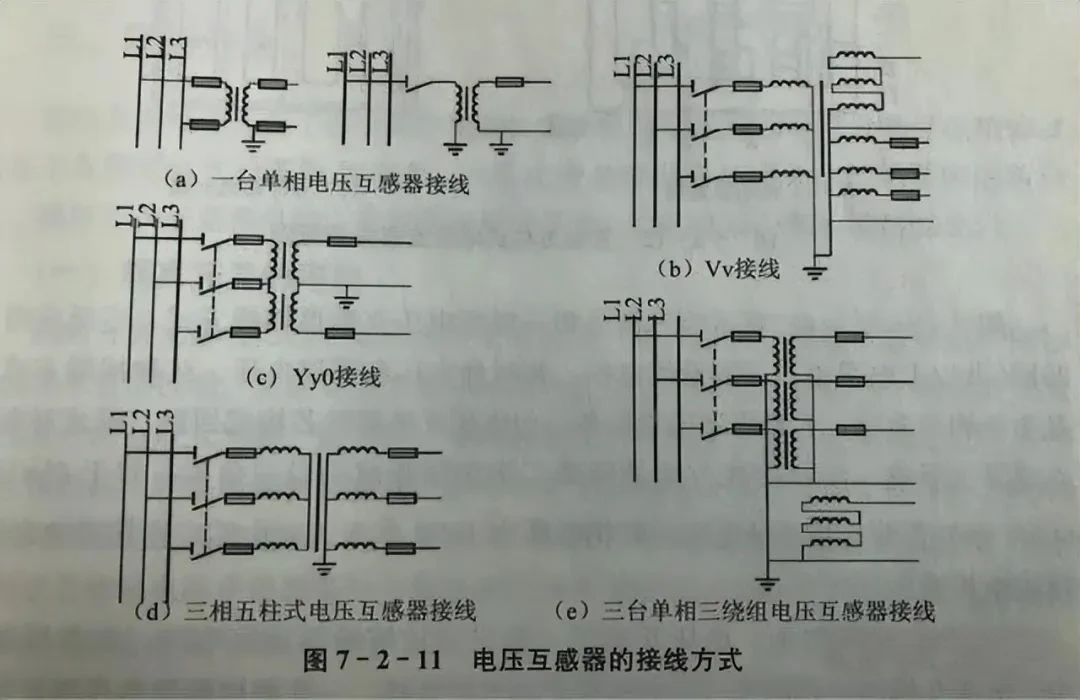

2、电压互感器接线方式：
       电压互感器有单相和三相两种，，，，，，三相电压互感器通常只有20kV以下电压等级。。。。。

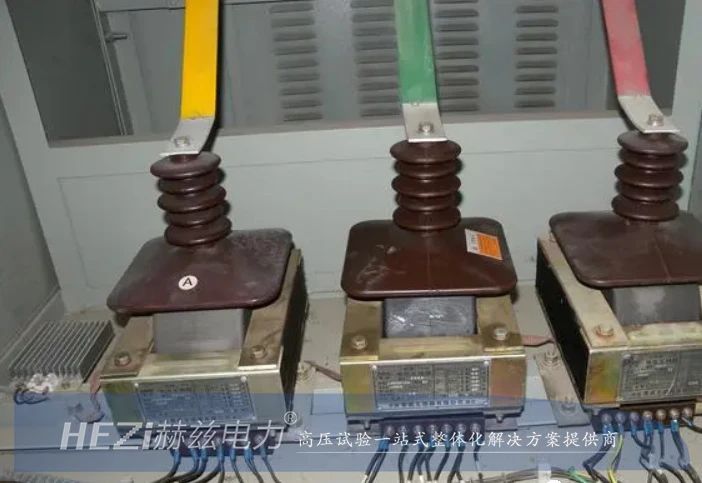

（1）单相电压互感器
       两台单相互感器接成Vv接线，，，，，，三台单相电压互感器接成开口三角形。。。。。

（2）三相电压互感器
       一台三相三柱式接成Yy0接线，，，，，，用于丈量线电压。。。。。

3、文章总结：

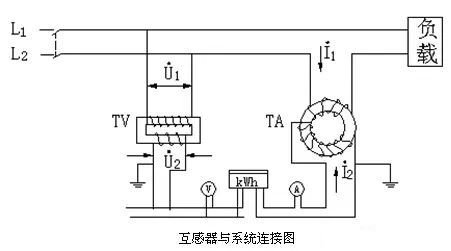

       电压互感器和电流互感器道理一样都是利用了电磁感应道理，，，，，，通过“电生磁"和“磁生电"将高电压转化成低电压，，，，，，将大电流转化成幼电流，，，，，，使二次侧设备(丈量仪表和继电器)都能幼型化，，，，，，同时也能使工作人员远离高压，，，，，，保险人身安全。。。。。
