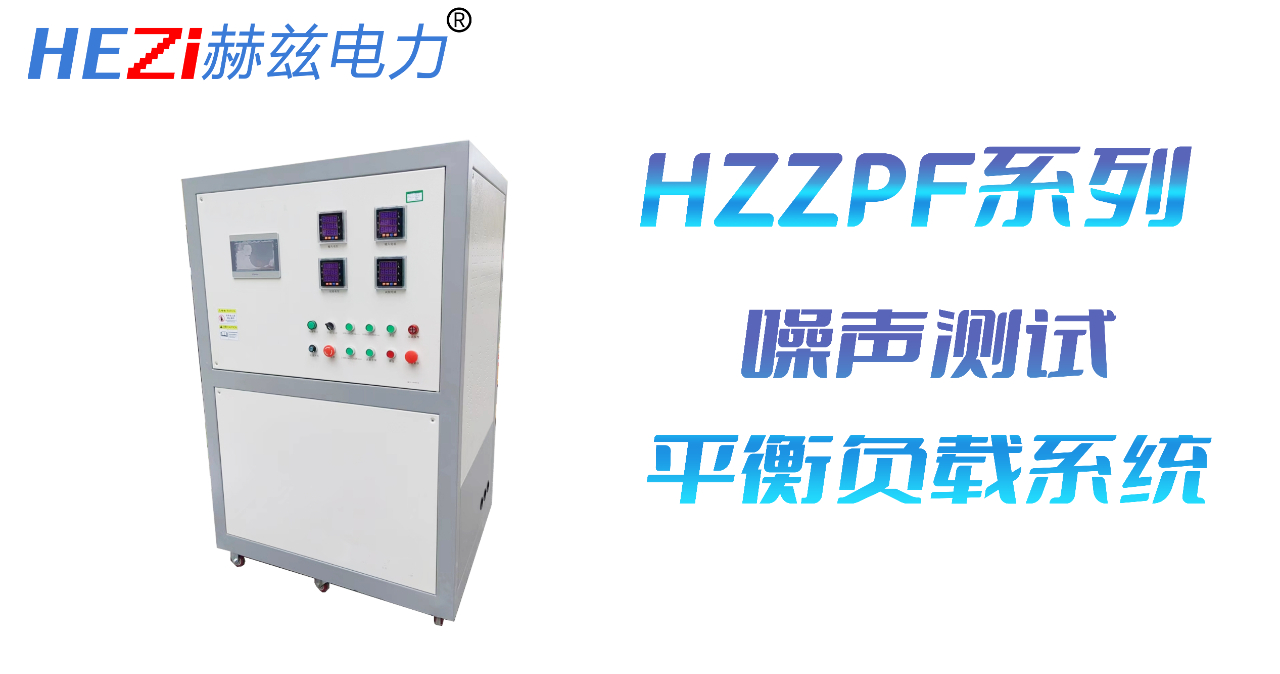

本产品是由本公司自行研发出产的噪声测试平衡负载系统，，，，，该节造系统拥有操作便捷，，，，，机能优越使用安全靠得住、表形美观、耐用、移动方便等特点。。。。。。。本设备重要用于电容器，，，，，电容器柜及容性负载的升压通电试验，，，，，解决用幼容量电源实现大容量负载的设备通电试验。。。。。。。

       本产品选取先进的微电子芯片处置技术、触摸屏节造及无手动操作，，，，，操作单一了然。。。。。。。全数测试参数设定后自动进行测试，，，，，无需人为过问。。。。。。。也能够用手动按键操作实现有关试验。。。。。。。

二、技术参数

1、输入电压：AC三相四线/50HZ

2、输入电流：86.6A

3、输出电压：AC:0-420V

4、输出电流：0-600A

4、显示方式：7寸高清触摸彩屏及4位LED数显表

5、操作方式：自动模式、手动模式、

6、精度：0.5%

7、；；；；；；；ぃ旱缌鳌⒌缪

8、；；；；；；；し绞剑汗鞅；；；；；；；ぁ⒐贡；；；；；；；ぁ⑷嗟缪共黄胶獗；；；；；；；

三、档位选择
       通过铭牌确认电容柜的电容总容量，，，，，通过电容容量选择补尝的电容器容量，，，，，选择步骤：尽量先择电抗器容量和电容器容量靠近的电抗器容量，，，，，常用的电容柜容量为：150 200，，，，，240，，，，，300，，，，，360 .

       若是电容的额定电压为400V,就先对应的：150-150，，，，，200-200，，，，，240-260，，，，，300-300，，，，，360-360.

四、操作注明
注：本测试系统选取自动模式（触摸屏节造）、手动模式（按钮节造）

触摸屏节造自动操作：

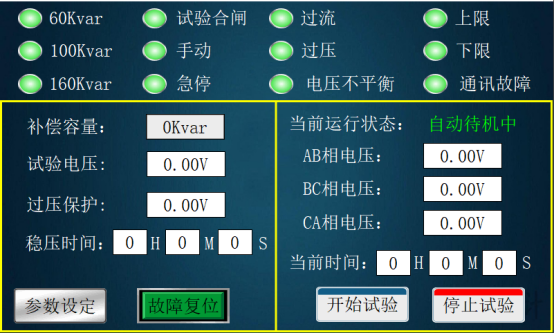

1、 按有关试验规程衔接好测试线，，，，，合上电源，，，，，系统开机进入主界面，，，，，如图1：

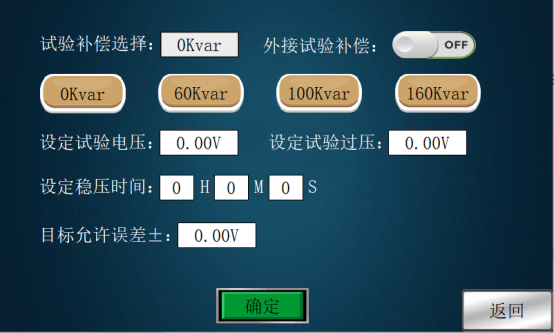

2、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮，，，，，进入参数设定界面，，，，，如图2：

① ：试验赔偿选择：点击对应容量的按钮。。。。。。。

② ：表接试验赔偿：接上表置赔偿电抗器后点击按钮打开至ON。。。。。。。

③ ：设定试验电压。。。。。。。（凭据试验所需电压输入，，，，，最大430V）

④ ：设定试验过压。。。。。。。（必须大于试验电压值，，，，，最大440V）

⑤ ：设定稳压功夫。。。。。。。（设定对应功夫，，，，，达到试验电压后起头稳压计时，，，，，计时实现后自动降压归零，，，，，本设备允许稳压功夫不＞1幼时）

⑥ ：指标允许误差。。。。。。。（试验电压达到允许误差内起头稳压计时。。。。。。。）

⑦ ：设定好参数后，，，，，点击确定返回主界面。。。。。。。

⑧ ：点击触摸屏的“起头试验”按钮，，，，，设备自动合闸升压至指标电压后起头稳压，，，，，稳压实现后会自动降压归零，，，，，并且分闸。。。。。。。

⑨ ：若是试验过程中，，，，，出现过压、过流、三相不平衡、通讯故障、系统会自动中断试验，，，，，并且对应的故障灯亮起。。。。。。。

⑩ ：故障排除后，，，，，按下“故障复位”按钮，，，，，能力再次起头试验。。。。。。。

手动模式（按钮操作）和其他参数能够联系我征询~




五、当苦衷项

1.档位先择时后，，，，，升压过程关注试验电压，，，，，同时注意试验电流，，，，，试验电压和电流是加在电容柜两端的试验电压和电流。。。。。。。

2.输入电流指的是调压器输出的电流，，，，，调压器的输出电流+电抗器的输出电流=电容器电流。。。。。。。试验时关注电流值

3.考滤到试验装置的移动和使用方便，，，，，其中一台补尝电抗器选取表接设计。。。。。。。

4.表接电抗器时：200的电抗器的衔接线能够经过互感器，，，，，也能够不经过互感器。。。。。。。
